Su guía completa para las piezas y diagramas de Vernier Caliper

A menudo ves una pinza vernier en los laboratorios de ciencias. Lo usas para medir objetos pequeños. Cada parte de un Calliper Vernier tiene un trabajo especial. Puede detectar las mandíbulas exteriores, las mandíbulas interiores y la investigación de profundidad en cada calliper vernier. La escala principal y la escala Vernier lo ayudan a leer mediciones. El marco y el control deslizante te permiten mover las mandíbulas. Cuando conozca estas piezas de calibración vernier, obtiene mejores resultados.

Consejo: siempre verifique cada parte del Calliper Vernier antes de comenzar a medir. Esto te ayuda a evitar errores. Un Calliper Vernier limpio y de trabajo le brinda los mejores resultados. Debe practicar el uso de un calliper vernier a menudo.

Control de llave

• Una pinza vernier puede medir los tamaños fuera, interno y de profundidad. Es mucho más preciso que una regla regular.

• Debe conocer cada parte: escala principal, escala vernier, mandíbulas exteriores, mandíbulas interiores, sonda de profundidad, marco y control deslizante. Esto lo ayuda a medir de la manera correcta y estar seguro de sus resultados.

• Para leer las mediciones, use la escala principal y encuentre la línea de coincidencia en la escala Vernier. Esto le da resultados muy exactos.

• Mantenga su calibre Vernier limpio y guárdelo de forma segura. Practique usarlo a menudo para evitar errores y mejorar para medir.

• Las pinzas vernier son útiles en muchas áreas como la ciencia, la ingeniería y la fabricación de cosas. Se utilizan para verificar los tamaños con mucho cuidado.

¿Qué es Vernier Caliper?

Un calibrador Vernier es una herramienta para medir las cosas con mucho cuidado. Puede usarlo para verificar cuán largo, ancho, grueso o profundo es algo. Es mucho más exacto que una regla normal. Pierre Vernier, quien era de Francia, hizo la escala Vernier en 1631. Escribió sobre esta herramienta en su libro. Esta nueva herramienta le permite ver pequeñas diferencias que se pierde una regla normal. El Vernier Caliper tiene dos escamas. Una es la escala principal, y la otra es la escala deslizante Vernier. Esta configuración le permite medir tan cerca como 0.02 mm. Eso es aproximadamente 50 veces mejor que una regla normal.

¿Sabías?
La idea de Pierre Vernier cambió la forma en que las personas midían las cosas. Su herramienta ayudó a las personas a obtener resultados muy exactos. Es por eso que la herramienta lleva el nombre de él.

¿Cómo funcionan los pinzas vernier?

Utiliza una calibración Vernier colocando el objeto entre sus mandíbulas o en su sonda de profundidad. La escala principal le muestra la primera parte de la medición. La escala Vernier se desliza y lo ayuda a encontrar el lugar exacto entre dos marcas. Las líneas en la escala Vernier son un poco diferentes de la escala principal. Cuando alineas las escalas, busca líneas de juego. Esto te muestra la medición exacta. El número más pequeño que puede leer se llama el menor recuento. Lo encuentras eliminando una división de escala Vernier de una división de escala principal.

Aquí hay una forma simple de leer calibradores:

1. Mire la escala principal y escriba el último número completo antes del cero en la escala Vernier.

2. Encuentre la línea en la escala Vernier que coincida mejor con una línea en la escala principal.

3. Agregue estos dos números juntos.
   Esto se llama Reading Vernier Calipers. Te ayuda a no cometer errores y te da una respuesta muy exacta. Si quieres ser bueno leyendo una pinza Vernier, debes practicar esto a menudo.

¿Para qué se utilizan las pinzas vernier?

Puedes encontrar pinzas vernier en muchos lugares. Te ayudan a medir tamaños externos, tamaños internos y profundidades. Puede usarlos en laboratorios de ciencias, talleres y fábricas. Las personas usan pinzas vernier para verificar las piezas de la máquina, medir cuán grueso es algo y asegurarse de que las cosas sean del tamaño correcto.

También puede usar una pinza Vernier en los laboratorios para medir el ancho de las bolas, el grosor de los cables o cuán profundo es un agujero. Si desea aprender a usar una pinza Vernier, comience conociendo las piezas y practicando en diferentes cosas. Esta habilidad te ayuda en muchos trabajos y te asegura sobre tus medidas.

Piezas de calibrador vernier

Puede identificar rápidamente todas las piezas de calibración vernier si sabe qué buscar. Cada parte tiene un trabajo especial. Cuando comprenda estos, puede usar su Calliper Vernier con confianza.

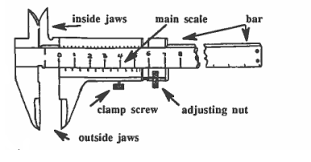

Descripción general del diagrama etiquetado

A continuación se muestra un diagrama simple que muestra las partes principales de un pintor vernier.

Nota: Este es un boceto simplificado. Los callipers vernier reales pueden verse ligeramente diferentes.

Tabla de referencia rápida de piezas de calibración vernier

Consejo:
use esta tabla cuando necesite verificar o nombrar cualquier parte de una pinza. Te ayuda a encontrar la parte correcta rápidamente.

Escala principal

Encuentra la escala principal a lo largo del cuerpo del Calliper Vernier. Parece una regla y muestra la medición principal en milímetros o pulgadas. La mayoría de las escamas principales usan acero inoxidable. Este metal dura mucho tiempo y no se oxide. Mantiene la escala precisa incluso después de muchos usos. Algunas escamas principales usan aluminio porque es ligero y fácil de manejar. Ambos metales le permiten ver buenas líneas grabadas para lecturas claras. La escala principal le brinda la primera parte de su medición.

Escala vernier

La escala Vernier se encuentra en el control deslizante. Se desliza sobre la escala principal. Esta escala tiene marcas especiales. Estas marcas son un poco diferentes de la escala principal. Cuando mueve el control deslizante, busca la línea en la escala Vernier que coincide con una línea en la escala principal. Este partido te muestra la fracción adicional más allá de la lectura de la escala principal. La escala Vernier le permite medir diferencias muy pequeñas. La mayoría de los callipers vernier tienen un recuento mínimo de 0.02 mm. Esto significa que puede leer mediciones tan pequeñas como 0.02 mm. El diseño utiliza 10 divisiones de vernier en 9 divisiones de escala principal, por lo que cada división Vernier es un poco más pequeña. Esta configuración le permite obtener resultados muy exactos.

Jaws fuera

Ves las mandíbulas externas en la parte inferior del Calliper Vernier. Estas mandíbulas son el par más grande. Los usa para medir el tamaño externo de los objetos. Coloque el objeto entre las mandíbulas externas y cierralos suavemente. Puede medir cosas como varillas, placas o el diámetro exterior de una tubería. Las mandíbulas exteriores agarran el objeto de ambos lados. Te dan una medición externa precisa. Siempre verifique que las mandíbulas estén limpias antes de usarlas.

• Las mandíbulas externas miden las dimensiones externas.

• Encajan alrededor del objeto.

• Úselos para un grosor, ancho o diámetro exterior.

Jaws interior

Las mandíbulas interiores se sientan en la parte superior del calliper vernier. Son más pequeños que las mandíbulas exteriores. Utiliza las mandíbulas interiores para medir el tamaño interior de los agujeros o las ranuras. Coloque las mandíbulas interiores en la abertura y expanda hasta que toquen ambos lados. Las mandíbulas interiores miden el diámetro o ancho interno. Su forma les permite encajar en espacios pequeños. Funcionan mejor para medir el interior de las tuberías, tubos o agujeros. La precisión depende de su habilidad y la calidad del callibre. Con un uso cuidadoso, puede obtener tolerancias cerca de +0.0005 pulgadas.

• Dentro de las mandíbulas miden las dimensiones internas.

• Se expanden dentro del objeto.

• Úselos para el diámetro interno o el ancho de la ranura.

Sonda de profundidad

Encuentra la sonda de profundidad al final del Calliper Vernier. Parece una barra delgada. Utiliza la sonda de profundidad para medir cuán profundo es un agujero o un recreo. Coloque la base del pinz de crianza en la superficie. Deslice la sonda de profundidad en el orificio hasta que toque el fondo. Asegúrese de que la sonda se mantenga directa para el mejor resultado. La sonda de profundidad funciona bien para medir la profundidad de los agujeros, ranuras o pasos. Existen algunos límites. La forma de la sonda, el tamaño y la forma en que la usa puede afectar la precisión. Siempre verifique la sonda en busca de curvas o suciedad antes de usarla.

Marco

El marco es el cuerpo principal del Calliper Vernier. Mantiene todas las otras partes juntas. El marco mantiene las escamas y las mandíbulas en línea. La mayoría de los marcos usan acero inoxidable. Este metal hace que el marco sea fuerte y evita que se doblara. Algunos marcos usan aluminio para un peso más ligero. Un buen marco le ayuda a obtener mediciones precisas y repetibles. También protege las partes móviles del daño.

Control deslizante

El control deslizante se mueve a lo largo de la escala principal. Sostiene la escala Vernier, las mandíbulas dentro y las mandíbulas externas. Utiliza el control deslizante para abrir o cerrar las mandíbulas y establecer la medición. El control deslizante debe moverse suavemente para lecturas precisas. La suciedad o el polvo pueden hacer que el control deslizante sea pegajoso. Límpielo con un paño suave y un poco de aceite si es necesario. No use demasiado aceite, ya que puede atraer más polvo. Siempre guarde su calliper vernier en un lugar seco. Maneice el control deslizante suavemente para mantenerlo funcionando bien.

• Limpie el control deslizante antes de usar.

• Muévalo suavemente para obtener los mejores resultados.

• Guarde el calliber de forma segura para proteger el control deslizante.

Nota:
Conocer todas las piezas de calibración Vernier lo ayuda a medir de manera más rápida y precisa. Use la tabla de referencia rápida para verificar el nombre y el trabajo de cada parte. Practique el uso de cada parte para mejorar en la medición.

Conclusión

Si conoce todas las partes de un Calliper Vernier , puede medir las cosas con mucho cuidado. Lo usa para verificar los tamaños de exterior, interior y de profundidad en muchos trabajos. Cuando aprende a usar un calliber vernier bien, obtienes buenos resultados y te sientas seguro de ti mismo.

• Mejoras mediante la medición practicando mucho con Vernier Calliper.

• Puede detener los errores como las mandíbulas que no se alinean o comienzan en el lugar equivocado.

• Mejoras usando ayuda, como guías, videos y herramientas de verificación.

Usar el Calliper Vernier a menudo lo ayuda a encontrar errores y a arreglarlos. Aprende a leer mejor las escalas y usa la herramienta de la manera correcta.

Cuando conoces los conceptos básicos del Calliper Vernier, obtienes fuertes habilidades de medición. Esto le ayuda a trabajar con más cuidado y sentirse más seguro de su trabajo.

Preguntas frecuentes

¿Cómo se lee un caliper de vernier?

Primero lees la escala principal. Luego, verifica la escala Vernier para la línea de coincidencia. Agregue ambas lecturas juntas. Esto te da la medición final. La práctica te ayuda a ser más rápido y preciso.

¿Cuál es el menor recuento de una pinza vernier?

El menor recuento muestra el valor más pequeño que puede medir. La mayoría de las pinzas vernier tienen un recuento mínimo de 0.02 mm. Lo encuentras restando una división Vernier de una división de escala principal.

¿Cómo te preocupas por tu caliper de vernier?

• Llévalo limpio después de cada uso.

• Guárdelo en una caja seca.

• Evite dejarlo caer.

• Verifique el polvo o el óxido.

• Agrupar el control deslizante ligeramente si se siente pegajoso.

¿Qué materiales se utilizan para hacer pinzas vernier?

A menudo ves acero inoxidable en la mayoría de las pinzas. Algunos modelos digitales usan plástico.
